并联机器人装箱机
JCZX15R并联机器人装箱机

产品详细介绍
  设备型号: JCZX15R

  生产产能: 8~12箱/min

  工作气压: 0.6~0.8Mpa

  设备重量: 2800kg

  机器尺寸: L4500mm *W1600mm *H2500mm(根据包装物的大小有所不同)

  将输送过来的瓶(或盒子)整理排列为规定形式后,输送到并联机器人抓手处,抓手动作将排列好的瓶子(或盒子)抓起,再水平移动,装入到空箱输送定位好的箱子中,装完后箱子输出,整个过程流畅、简捷明了。装箱速度可以达8-12箱/分。

技术设计特点:

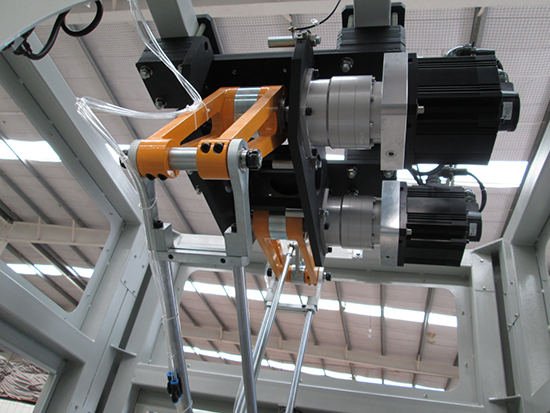

  1、并联机器人模块为二维平动的高速轻型机器人,外形简洁、美观,结构新颖、独特,维修方便.

  2、抓手模块可根据瓶型进行非标设计,适应范围广。

  3、具有待机互锁功能,当缺料、缺纸箱,装箱机自动报警并进入待机状态。

  4、采用触摸屏操作,可在人机界面上进行参数调整,调整简便,可显示生产速度,故障原因及位置,自动化程度高。

  5、抓取重量可达35Kg

技术参数

设备型号 JCZX15R
装箱形式 抓取式
抓取范围 600mmX400mm
抓取重量 35Kg
适应范围 瓶类(或盒类)
装箱速度 8~12箱/min(根据包装物有变化)
电源 三相五线制380V,50HZ
额定功率 6KW
控制电源 DC24V
工作噪音 ≤85dB
气源 0.6-0.8Mpa(无油无水)
耗气量 300NL/min
气源接口 Φ10
重量 约2800Kg
外形尺寸 L4500mm *W1600mm *H2500mm
输送高度 850mm
出口高度 650mm
