纸板裹包式装箱机

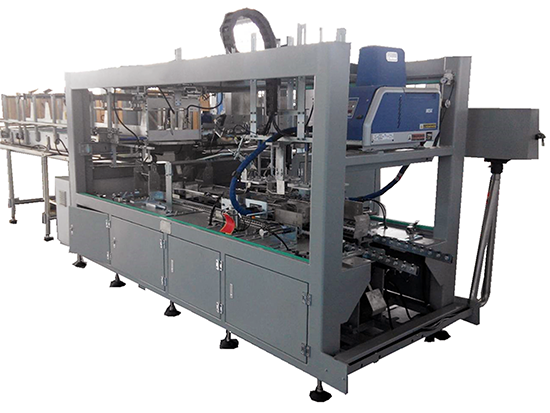

JCZB25L下落式纸板裹包式装箱机

 产品详细介绍

 设备型号: JCZB25L

  生产产能: 25箱/min

  工作气压:0.6~0.8Mpa

  设备重量:2800kg

  机器尺寸:L6400mm *W2700mm *H2300mm

  将输送过来的瓶整理排列为规定形式后,输送到供箱装置提供过来的箱上,再水平移动,形成左、右的成形,喷胶,封合等自动包装过程。特别适用易拉罐的纸板裹包式装箱,包装速度可以达25包/分。

技术设计特点:

  1、模块式设计确保高度的灵活性可以实现准确包装成形.

  2、采用下落的包装方式:占地面积小.

  3、采用间断喷胶技术,保证粘接强度,包装的用胶量节省30%以上,若再外配自动添胶系统,可额外避免10%~20%胶水浪费,两年内将能节省出胶机成本。

  4、采用触摸屏操作,可在人机界面上进行参数调整,调整简便,可显示生产速度,故障原因及位置,自动化程度高。

  5、采用PLC及变频器,实现无级调速,可编程序对包装节拍的控制,具有快速的通讯能力和强大的诊断功能,保证了系统的可靠性。

  6、箱子成型、喷胶、压箱、出箱采用凸轮间歇运动,一条线完成,动作准确无误。

  7、全过程实时监控设备的运行。所有的工作步骤均有感应器来检测,具有自动诊断功能,当有任何错误发生,设备自动停机,报警器灯闪亮,在操作屏上显示错误类型。

技术参数

设备型号 JCZB25L
包装形式 全包式
纸板形式 预切定型平纸板
纸板放台 侧面水平式
适应范围 适用于PET瓶的纸板裹包式装箱
装箱速度 0~30箱/min(根据包装物有变化)
纸箱成型后外形尺寸 长285~450mm宽200~340mm高100~330mm
瓶型高度 95~325(mm)
瓶型直径 Φ55~Φ80(mm)
电源 三相五线制380V,50HZ
额定功率 8KW
控制电源 DC24V
工作噪音 ≤85dB
气源 0.6-0.8Mpa(无油无水)
耗气量 1000NL/min
气源接口 Φ10
热熔胶固化时间 1.5~2S
单箱耗胶量 2~3.5g
重量 约2800g
外形尺寸 L6400mm *W2700mm *H2300mm
输送高度 1250mm
出口高度 800mm
