纸板裹包式装箱机

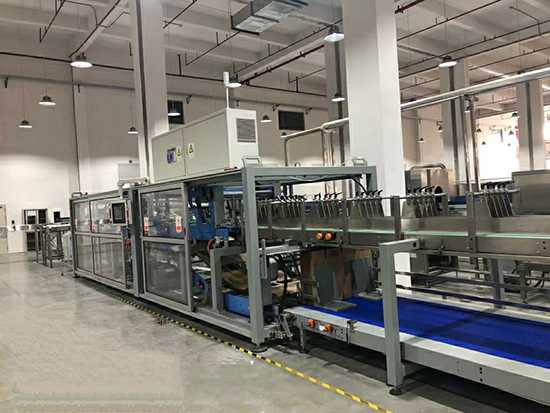

JCZB60直进式纸板裹包式装箱机

产品详细介绍
  设备型号: JCZB60

  生产产能:60箱/min

  工作气压:0.6~0.8Mpa

  设备重量:11000kg

  机器尺寸:L12500mm *W3850mm *H2600mm

  纸箱包装机是连续将一个平纸板开始环绕包裹住一组瓶子并喷胶封闭纸箱的自动化包装技术设备,包括瓶子进料、瓶子分组列装置、纸板库、纸板分发器、容器和包装纸板的耦合、纸箱的封闭和上胶或隔板和瓶形转换。可以包装不同的瓶子,比如:塑料瓶、玻璃瓶、圆瓶、方瓶、椭圆形瓶、三角形瓶或多件小包装等。包装速度可以达60包/分。

技术设计特点:

  ●直线式分瓶:两个伺服电机配合,在输瓶面快速完成分瓶动作;

  ●两段进瓶链单独电机控制,进瓶压力小;

  ●水平式裹包:在输瓶面上进行水平式裹包,工作稳定可靠;变换瓶型及排列方式方便快捷;

  ●适合多种瓶型:适合多种瓶型,瓶型转换快捷方便,变换瓶型及排列方式方便快捷;

  ●独特的压箱技术:纸箱成型粘贴后牢固可靠,外形美观;

  ●合理的上纸板机械结构,运行在稳定状态下,对纸板要求低,纸板交接稳定可靠,结构简洁,维护成本低;

  ●运行可靠,维护简单:主要动作间的匹配是机械传动,机器运行可靠,维护简单,比如 输送箱纸片和输送瓶跺之间的匹配;打箱机构和压箱机构与箱子主输送通道(链条)之间均采用机械传动;方便快捷地保证了本机的同步性协调性;

  ●调节方便快捷:设置了输送通道的齿轮箱调高装置,使得客户改换产品箱型更加方便快捷;

  ●人性化的操作界面:配置全自动液晶触摸屏控制系统及电子检测功能,使得操作简单方便;

  ●由于箱纸片和瓶跺在水平面上完成裹包,效率更容易保证;

  ●配置高阶,电机、减速机、PLC、传感器、等等。运行稳定,使用寿命长;

  ●配置各种保护、检测、等自动系统以及知名品牌溶胶喷胶系统;

  ●独立设计的机器外体,无缝的保护装置,机器更加可靠的运行,机器外观更加漂亮实用

技术参数

设备型号 JCZB60
包装形式 全包式
纸板形式 预切定型平纸板
纸板放台 下部水平式
装箱速度 0~60箱/min(根据包装物有变化)
纸箱成型后外形尺寸 长200~480mm宽170~300mm高90~300mm
瓶型高度 90~300(mm)
瓶型直径 Φ55~Φ100(mm)
电源 三相五线制380V,50HZ
额定功率 20KW
控制电源 DC24V
工作噪音 ≤65dB
气源 0.6-0.8Mpa(无油无水)
耗气量 350NL/min
气源接口 Φ10
热熔胶固化时间 1.5~2S
重量 约11000Kg
外形尺寸 L12500mm *W3850mm *H2600mm
输送高度 1200mm
