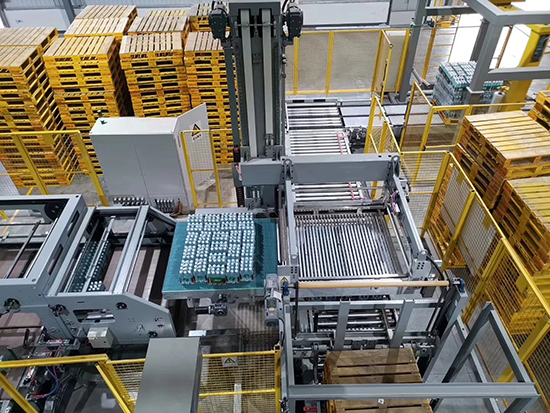

JCMD60L立柱式全自动码垛机

产品详细介绍
  设备型号: JCMD60L

  码垛层数: 6-10层/min

  工作气压: 0.6~0.8Mpa

  设备重量: 12000Kg

  机器尺寸:L13575mXW6450mmXH4500mm

  JCMD60L立柱式全自动码垛机是采用采用国际新技术高速码垛机;本机可以实现将膜包或纸箱,按一定排列码放在托盘(木质、塑胶)上,进行自动堆码,可堆码多层,然后自动输至实托工位,便于叉车运至仓库储存。本设备采用进口品牌PLC+触摸屏控制,实现智能化操作管理,简便、易掌握,多种编组形式调整方便。可大大地减少劳动力和降低劳动强度,提升企业的生产线管理水平

技术设计特点:

  1、低位码垛式,业界先进逐层式码垛设计理念,结构更先进,动作更轻便平稳,功耗也较小。

  2、高速码垛解决方案,采用伺服电机驱动,双提升单元,坐标轴运动控制,稳定可靠,动作准确 。

  3、采用plc程序控制,及变频调速,纸箱输送、排序、堆垛,卸栈板、实垛输出等可自动化实现。

  4、整机可靠性较高及强大的诊断功能,多项保障设计及故障即时显示功能,维修的快捷和简便。

  5、堆垛方式的调整方便、简单,可在人机界面上进行。故障无需更换堆垛零件即可以完成几种堆垛方式。

  6、可实现纸箱码垛或收缩膜包装产品的码垛。

技术参数

设备型号 JCMD60L
适应范围 箱类(或膜包)
码垛层数 6-10层/min
码垛高度 2000mm(含栈板高度)
上限码垛重量 1600Kg
上限使用栈板尺寸 LXWXH=1400mmX1200mmX150mm
下限使用栈板尺寸 LXWXH=1100mmX1000mmX150mm
电源 三相五线制380V,50HZ
额定功率 35KW
控制电源 DC24V
气源 0.6-0.8Mpa(无油无水)
耗气量 500NL/min
气源接口 Φ10
重量 12000Kg
外形尺寸 L13575mm *W6450mm *H4500mm
入口生产下限高度 850mm
栈板输送高度 700mm
